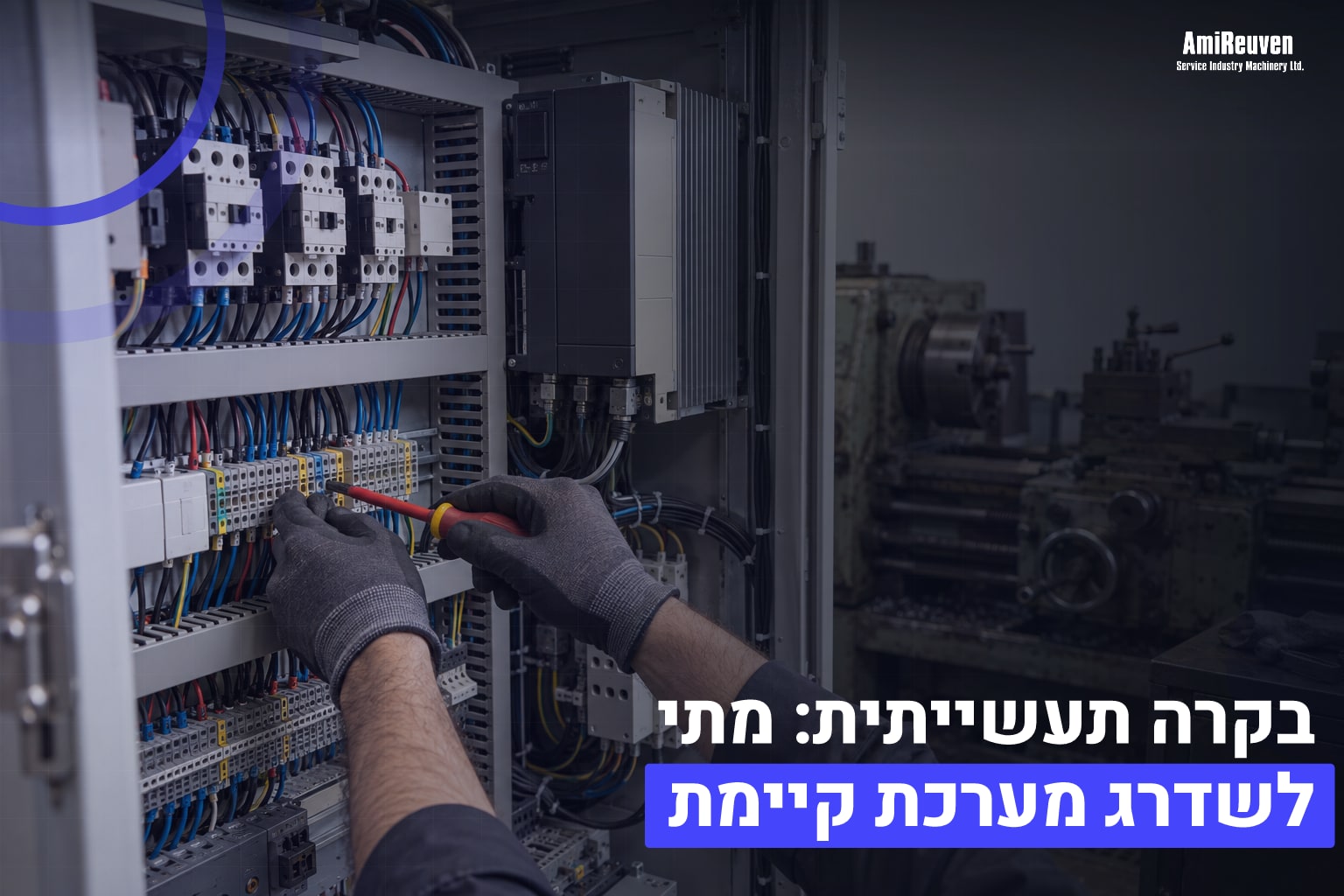

בקרה תעשייתית: מתי לשדרג מערכת קיימת

בקרה תעשייתית ישנה כדאי לשדרג כשהתקלות חוזרות, חלקי החילוף כבר לא זמינים, הבקר לא מתחבר לציוד חדש או שהמכונה מאבדת דיוק למרות שהמכניקה שלה תקינה.
כשהמכונה עצמה יציבה והבעיה נמצאת במוח שלה, שדרוג הבקרה לרוב זול ומהיר יותר מהחלפת המכונה כולה, ובדרך כלל מחזיר לה שנים של עבודה.
כשהמכניקה שחוקה, צריך לבדוק קודם אם משתלם להשקיע בה.
אמיר ראובן שירותי מכונות לתעשייה בע"מ מלווה מפעלים בצפון באבחון תקלות, בשדרוג בקרה למכונות ישנות ובתיקון מכונות CNC, ומתאימה את הפתרון לכל מפעל לפי מצב המכונה ולפי צורכי הייצור.
רוצים לדעת אם המערכת שלכם דורשת תיקון או שדרוג?
השאירו פרטים בטופס יצירת הקשר ונחזור אליכם עם הצעת מחיר.

מה הסימנים שמערכת בקרה תעשייתית כבר לא מספיקה?

הסימן הראשון הוא תקלות שחוזרות בלי הסבר מכני.
המכונה עוצרת באמצע מחזור, מציגה הודעות שגיאה לסירוגין או מתאפסת אחרי הפסקת חשמל קצרה.
תיקון נקודתי פותר את הבעיה לשבוע או שבועיים, והיא חוזרת.
כשזה קורה, הבעיה היא לרוב בכרטיס אלקטרוני מתיישן, בקבל שהתייבש או במקור כוח שחוק.

הסימן השני הוא חלקי חילוף שקשה להשיג.
יצרני בקרים מפסיקים לתמוך בדגמים ישנים, והכרטיס שהתקלקל כבר לא מיוצר.
אז מתחילים מסע חיפוש אחרי חלקים משומשים, ובכל פעם שהם נכשלים המכונה עומדת.
ככל שמחכים יותר, ההשבתה הבאה יקרה יותר.

הסימן השלישי הוא קשיי תקשורת עם העולם החדש.
בקרים ותיקים עובדים עם כונן תקליטונים, כרטיס זיכרון ישן או חיבור RS-232, וקשה להעביר אליהם תוכניות עבודה מתוכנת CAM מודרנית.
מי שמעתיק תוכניות ידנית או מחזיק מחשב ישן רק בשביל החיבור הזה כבר משלם מחיר יומיומי בזמן.

הסימן הרביעי הוא ירידה בדיוק.
מדי פעם הבעיה נובעת מרכיבי משוב כמו "אנקודר" (חיישן שמודד את מיקום הציר ומדווח עליו לבקר) או מכונן סרוו שאינו מכוון נכון.
מפעלים רבים מנסים לתקן את הדיוק במכניקה, מחליפים בורגים ומסבים, ורק אחר כך מגלים שהמקור היה בלולאת הבקרה.

לדברי טכנאי בקרה ותיק, "ברוב המקרים הבקר לא מתקלקל בבת אחת.
הוא מתחיל לתת סימנים קטנים חודשים לפני, ומי שמתעד אותם יודע מתי להתכונן".
לכן כדאי לנהל יומן תקלות קצר ליד כל מכונה: תאריך, הודעת שגיאה, מה נעשה.
הדפוס שמצטבר שם חוסך הרבה ניחושים באבחון.

יש גם סימנים עקיפים שקל להחמיץ.
זמני מחזור שמתארכים בלי סיבה ברורה, מפעילים שמפתחים "טריקים" כדי לעקוף הודעות שגיאה, וצורך להפעיל את המכונה מחדש כמה פעמים ביום, כולם מעידים שהמערכת עובדת על קצה היכולת שלה.
כשמפעל מתרגל לפתרונות עוקפים כאלה, העלות האמיתית נעלמת מהעין, כי היא מתפזרת על דקות קטנות בכל משמרת ולא נרשמת כתקלה.

מתי עדיף לתקן ומתי להחליף את הבקר?

ההחלטה תלויה בשלושה דברים: מצב המכניקה של המכונה, זמינות חלקים לבקר הקיים, ומה המפעל צריך מהמכונה בשנים הקרובות.
תקלה בודדת וברורה, כמו כרטיס פגום עם חלק זמין, מצדיקה תיקון.
תקלות מתחלפות בכרטיסים שונים ובלי חלקים בשוק מצדיקות שדרוג.

שיפוץ כרטיסים אלקטרוניים הוא אפשרות ביניים שכדאי להכיר.
כרטיס שניזוק מוחלף ברכיביו הבעייתיים ולא בכרטיס שלם, ואם הרכיבים עדיין זמינים, המכונה חוזרת לעבוד בשיפוץ מדויק.
זה מתאים כשהבקר עצמו עדיין עונה על צורכי הייצור ורק רכיב אחד התיישן.
כשחוזרות תקלות בכמה כרטיסים, הפתרון הזה בדרך כלל רק מרחיק את ההחלטה.

הטבלה הבאה מסכמת את האפשרויות העיקריות לפי מה שהן פותרות ומתי הן מתאימות.

אפשרות	מה היא פותרת	מתי היא מתאימה
תיקון נקודתי	רכיב או כרטיס אחד פגום	תקלה ברורה, חלק זמין, מכונה שעומדת בצורכי הייצור
שיפוץ כרטיסים אלקטרוניים	כרטיס שאינו מיוצר עוד	הבקר עדיין מתאים, והרכיבים הפנימיים ניתנים להחלפה
שדרוג בקרה וחשמל	בקר מתיישן, תקשורת, דיוק, חלקים שלא זמינים	מכניקה תקינה ומכונה שמתאימה לייצור לשנים נוספות
החלפת המכונה	מכניקה שחוקה, מגבלות מבניות	עלות התיקון המכני גבוהה, או שהייצור דורש יכולות שהמכונה אינה יכולה לספק

נקודה שלא נכנסת לטבלה היא העלות הנסתרת של השבתה.
מכונה שעומדת שלושה ימים בגלל כרטיס שלא מוצאים לו תחליף עלולה לעלות יותר מהמחיר של שדרוג מתוכנן.
חשבו על ההשבתה הצפויה ולא רק על עלות התיקון הבודד.

שאלה מועילה לשאול היא מה יקרה אם הכרטיס הבא יתקלקל מחר.
אם התשובה היא שאין תחליף בשוק ושההשבתה תימשך שבועות, התיקון הנקודתי הוא הימור ולא פתרון.
לעומת זאת, אם חלקים זמינים ממלאי או מספק מוכר, ואם המכונה משמשת רק לעבודות משניות, תיקון יכול להיות ההחלטה הנכונה גם לשנים נוספות.
כדאי לתעד את ההחלטה ואת הנימוקים, כדי שבפעם הבאה שהמכונה תעצור תהיה נקודת התחלה ברורה.

איך מתבצע שדרוג מערכת בקרה למכונה ישנה?

התהליך מתחיל באבחון.
טכנאי בודק את הבקר, את כונני הסרוו, את החיווט, את החיישנים ואת מצב המכניקה, כדי להבין מה באמת דורש החלפה.
לפעמים מתברר שרק חלק מהמערכת צריך שדרוג, ולפעמים שהחיווט הוא שגורם לרוב התקלות ולא הבקר עצמו.

אחרי האבחון מתכננים את הארכיטקטורה החדשה: איזה בקר מתאים, אילו כונני סרוו או ממירי תדר נשארים, איזה ממשק מפעיל (HMI) יותקן.
בקר חדש על מכונה ותיקה צריך להתאים לתנועות הצירים, לרכיבי הבטיחות ולמה שהמפעיל רגיל אליו.
במכונות CNC חשוב לבחור בקרה שהצוות כבר מכיר, כמו Fanuc, Siemens Sinumerik או Heidenhain, כדי לקצר את תקופת ההתרגלות.

בשלב הבא מבצעים את ההתקנה בפועל: פירוק הבקר הישן, התקנת הרכיבים החדשים, חיווט מסודר ולוח חשמל מעודכן.
אם הלוח הקיים ישן או עמוס, כדאי לבדוק גם את מצב לוח החשמל התעשייתי, כי בקר חדש בלוח מוזנח רק מעביר את הבעיה למקום אחר.

לבסוף מכוונים את הצירים, בודקים תנועות, מכוונים פרמטרים ומריצים חלקי ניסוי.
הבדיקה הזו חשובה במיוחד אחרי החלפת בקר: ההבדל בין מכונה שעבדה "בערך" למכונה שחוזרת לדיוק המקורי נקבע בכיוונון, לא בהתקנה.
בנוסף, יש לוודא שמערכות הבטיחות של המכונה, כמו עצירת חירום, מגני דלת וחיישני קרבה, חוברו מחדש כראוי, ובמידת הצורך לשדרג גם את בטיחות המכונות.

מה להכין לפני שדרוג ואיך מצמצמים השבתה?

ההכנה הטובה ביותר היא איסוף מידע.
מספרי דגם של המכונה והבקר, תיעוד של תקלות אחרונות, תוכניות חשמל אם נשמרו, ורשימת התוכניות שרצות על המכונה כיום.
תוכניות עבודה ופרמטרים של המכונה הם נכס.
גיבוי שלהם לפני הפירוק חוסך הרבה כאב ראש, ולעיתים קרובות אין להם עותק אחר.

הדבר השני הוא תיאום עם לוח הייצור.
שדרוג בקרה אינו עבודה של שעה.
ככל שהמכונה קריטית יותר, כדאי לתכנן את העבודה לתקופה שבה העומס נמוך, או לתזמן אותה לפי הזמנות שאפשר להסיט למכונה אחרת.
תכנון כזה מצמצם את ההשבתה באופן מורגש לעומת שדרוג שנעשה בלחץ אחרי תקלה.

הדבר השלישי הוא חלקי חילוף.
אם יש מכונה שכבר מתקרבת למצב כזה, כדאי להחזיק מראש חלקים קריטיים כמו כרטיס אספקה או כונן סרוו, או לוודא שיש להם מקור אמין.
מי שמטפל בחלקי חילוף למכונות כחלק מתחזוקה שוטפת, ולא רק בשעת משבר, נמנע מהחלטות בלחץ.

והדבר הרביעי הוא תחזוקה מונעת אחרי השדרוג.
בקר חדש לא מחליף ניקוי מסננים, בדיקת חיווט וגיבוי תקופתי של פרמטרים.
במכונות CNC כדאי לשלב אותו בתוכנית של תחזוקת מכונות CNC, כך שהשקעה בשדרוג לא נשחקת בשנתיים הראשונות.

שאלות נפוצות על שדרוג בקרה

כמה תשובות קצרות לשאלות שמנהלי אחזקה שואלים לפני שמחליטים.

האם שדרוג הבקרה משפר גם את הדיוק המכני של המכונה?

לא ישירות.
הבקרה החדשה יכולה לשפר את הדיוק כשהמגבלה הייתה בלולאת המשוב או בכיוון הסרוו, אך היא לא מתקנת בורגים שחוקים או מסבים פגומים.
לכן האבחון מבדיל בין בעיה בבקרה לבעיה מכנית לפני שמחליטים מה לשדרג.

מה קורה לתוכניות העבודה הקיימות אחרי החלפת בקר?

בדרך כלל אפשר להעביר אותן, לעיתים עם התאמות לשפת התכנות של הבקר החדש.
כדאי לגבות את כל התוכניות והפרמטרים לפני תחילת העבודה, ולבדוק כל תוכנית בהרצה לפני ייצור.

האם הצוות יצטרך הדרכה אחרי השדרוג?

כן, בעיקר אם הבקר החדש שונה מהישן בממשק.
מפעיל שמכיר את הבקר הקודם יזדקק להסבר קצר על המסכים, הפקודות והתראות השגיאה.
ככל שהבחירה קרובה למה שהצוות רגיל אליו, תקופת ההסתגלות קצרה יותר.

אילו פרטים כדאי לצרף כשפונים לקבלת הצעת מחיר?

דגם המכונה ושנת הייצור, סוג הבקר הנוכחי, תיאור התקלות שחזרו לאחרונה, ותמונות של לוח החשמל והבקר.
אפשר לשלוח את הפרטים האלה דרך טופס יצירת הקשר באתר, וכך האבחון הראשוני מתקדם עוד לפני ביקור במפעל.

כדאי גם לצלם את הלוח והחיווט הקיימים לפני הפירוק, ולסמן את הכבלים.
תיעוד כזה מקצר את ההתקנה ומקל על כל טכנאי שיגיע בעתיד.
מומלץ גם לקבוע מראש מי במפעל מאשר את סיום השדרוג, ולרשום רשימת בדיקות קצרה: צירים, מהירויות, עצירת חירום ותוכנית ניסוי אחת לפחות.
כך המכונה חוזרת לייצור רק אחרי שכל הנקודות נבדקו.

בקרה תעשייתית ושדרוג נכון עם אמיר ראובן שירותי מכונות לתעשייה בע"מ

ההחלטה אם לתקן, לשפץ כרטיס או לשדרג מערכת שלמה אינה נקבעת לפי הנוחות.
היא נקבעת לפי מצב המכונה, זמינות חלקים וצורכי הייצור.
מפעל שמזהה את הסימנים מוקדם, מתעד תקלות ומתכנן שדרוג מראש מרוויח זמן, כסף וייצור רציף.

אמיר ראובן שירותי מכונות לתעשייה בע"מ מתמחה בתיקון, שיפוץ ואחזקה של מכונות לתעשייה, ומציעה פתרונות מותאמים אישית לכל מפעל בצפון.
אם בקרה תעשייתית ישנה אצלכם מתחילה לעכב עבודה, פנו אלינו דרך טופס יצירת הקשר, ונבחן יחד איזה פתרון מתאים למכונה שלכם.
